工場全体のエネルギー消費を削減
抜群の省エネ性能
熱風乾燥方式に熱交換器を搭載し熱効率を大きくアップ
消費電力の削減とともに廃熱の低減によって空調電力も抑制する優れた省エネ性能
セラミックヒーターにより長寿命・省エネを実現
SSCヒーター制御を採用 より安定した温度コントロールが可能に
ドラム内はSUS304#400相当の研磨仕上げ
■高性能熱交換器を搭載
熱交換効率の高い、新開発の専用熱交換器を搭載。乾燥に用いた高温エアーは、熱量を吸入した外気に与えることによって低温で排出されます。 熱エネルギーを乾燥機内で循環させることにより、消費電力を大幅に抑えるとともに、工場内への排熱も大きく低減させる、優れたシステムです。

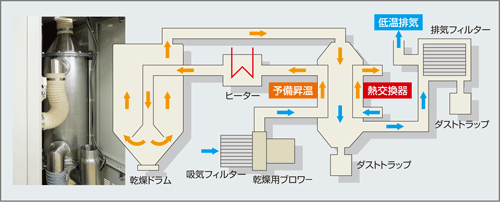

■熱交換方式
乾燥ドラムより排出される熱風と、ブロワ－で取入れた外気を、伝熱効率の高い熱交換器を介して熱交換するシステムを採用。連続して発生する高温の循環エアーにより、材料を乾燥します。

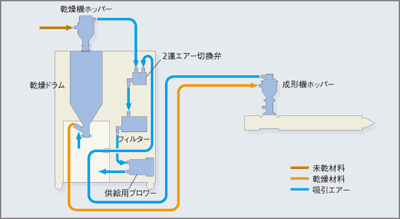

■オープン輸送システム
成形機への二次側輸送を、サクションノズルから二次エアーを取込んで行うオープン輸送システム。機械構造がシンプルで経済的な方式です。

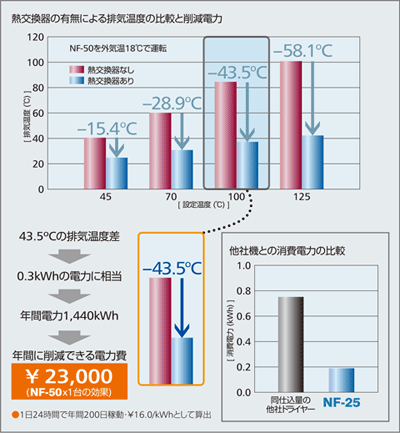

■高い省エネ性能
乾燥用のエアーはあらかじめ熱交換器で昇温されているため、ヒーターの消費電力を大きく削減することができます。同仕込量の他社機に比べ、消費電力は大きく抑制されています。
■工場全体へ波及する省エネ効果
乾燥後の高温エアーは、熱交換器で温度を下げられて工場内へ排出されるので、室温の上昇を抑え、空調電力も抑制します。NFシリーズを多数台導入した場合の、工場全体の省エネ効果は絶大です。
■使いやすい設計
取り外しの容易なパネルや、ドラム部に設けた大きな開口部など、メンテナンス性が向上しています。
(ZB-13分岐弁)
(コントローラー)
GF-20-002
(台座付タイプ)
(直付けタイプ)
■成形機2～4台供給(2S～4S)
マルチ供給分岐管とエアー分岐弁を使用して、2～4台の成形機へ乾燥材料の分岐供給を行います。
■ブロワーワンランクアップ
輸送距離が長い場合や、樹脂の嵩比重が重い時など、標準仕様では輸送しにくい場合に、供給用ブロワ－のサイズをワンランク上げることができます。
●NF-15には適用されません｡
●標準の輸送距離は、弊社のホースを使ってPCを片道吸引輸送する距離です。
| NF-25~NF-75 | NF-100·NF-150 | ||
| 標準輸送距離 | m | 10 | 20 |
| 性能アップ量 | % | 50 | 50 |
■一次側2種材料分岐弁 ZB-13
2種材料分岐弁分岐弁(ZB-13)を使用して、バージン材と粉砕材など、2種類の材料を1台のドライヤーへ同時に投入します。
ZB-13用のコントローラーは独立したタイプを外付けにすることもできます。吸引状態の確認などが容易になります。
2種材料分岐弁 ZB-13
■下限レベル計
ドライヤーへの供給(一次側輸送)のトラブルなどによる乾燥ドラム内の材料の低下を、ブザーと警報灯で知らせます。 警報灯は別途となっています。下の｢警報灯｣からお選びください。
■ラインフィルター GF-20-002・GF-25-002
粉砕材などの粉塵を除去するため、乾燥機ホッパーにラインフィルターを取り付けることができます。
適合型式はGF-20-002・GF-25-002です。 GF25-002は、強力マグネット内蔵型です。
ラインフィルター GF/GX
■成形機ホッパーの取付板・アタッチメント
下の表の標準規格以外の成形機に取り付ける場合は、別途成形機取付板またはアタッチメントが必要ですので、その規格をご指定ください。
| NF-15 | NF-25~NF-150 | ||
| 取付ピッチ | mm | 58 x 58 | 80 x 80 |
| 取付ボルト | M6 x 4 | M8 x 4 | |
| 落下口径 | mm | 38 | 50 |
■上部配管供給
成形機への供給(二次側輸送)を上方(天井方向)の配管で行うことができます。
■操作回路100V
操作回路内の電圧を100Vに変更します。安全性がより高まります。
■配管ホース
標準仕様以外の長さの配管ホースは、別途ご指定ください。
■成形機ホッパーの変更
標準仕様以外のサイズ・形状の成形機用ホッパーは、別途ご指定ください。
ローダー・ホッパー LK/ZH/ZM
■警報灯
｢下限レベル計｣を選択時に警報灯が必要な場合は、以下のタイプからお選びください。
●超小型回転灯(台座付タイプ) -- ポール取付けも可能。警報色は、赤・黄・緑・青の4色から選択。
●超小型回転灯(直付けタイプ) -- ブザー付も可能。警報色は、赤・黄・緑・青の4色から選択。
●積層式表示灯 -- LEDを使用した点灯／点滅式の表示灯。ブザー付・3段まで選択可能。警報色は、赤・黄・緑・青・白の5色から選択。
■電源ケーブル
電源ケーブルの標準の長さは4mですが、これ以外の長さをご指定いただけます。
■指定色
弊社標準色(掲載の写真参照)以外の塗装色をご希望の際には、色見本または日塗工色番でご指定ください。
