導光板などの光学成形に最適
高性能コンタミレス乾燥を実現
窒素ガス循環方式にも対応
乾燥ドラム内のクリーン度はクラス150
－50℃の超低露点除湿・メンテナンスフリーのヒートレスドライヤーユニット
密閉機構と多段フィルターで徹底乾燥と不純物除去を実現するNXラウンド方式
セラミックヒーターとSSC制御による省エネで安定した温度コントロール
乾燥ドラム内のクリーン度はクラス150 窒素ガス循環方式にも対応
光学樹脂の清浄性を保つ専用のペレットタンクKXシリーズをラインナップ
●クラス150とは、1ft3中に0.5μm以上の浮遊粒子が150個の清浄度です。

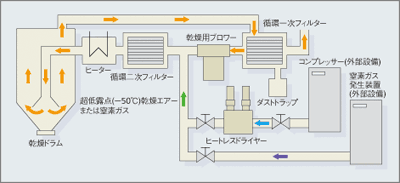

■NXラウンド方式
完全密閉型ブロワー・ヒーター・乾燥ドラムで構成された閉回路に一定量のエアーを循環させ、ヒートレスドライヤーで発生させた－50℃の超低露点の除湿エアーを供給するラウンド方式に、 多段微細フィルターを組み込み、NXラウンド方式としました。

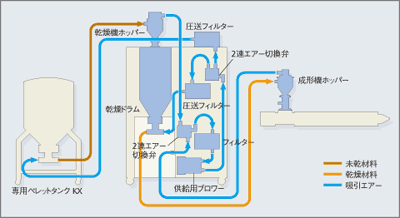

■クローズ輸送システム
密閉状態で吸引圧送によって輸送を行うクローズ輸送システム。二次エアーの取込みがなく、外気からの吸湿をシャットアウトした方式で、より徹底した乾燥が行えます。

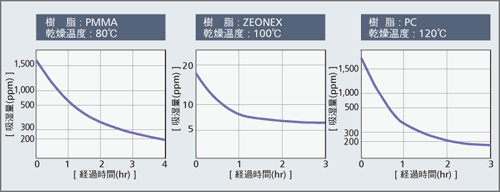

■優れた乾燥性能
いずれの光学樹脂においても、優れた乾燥性能を発揮し、成形精度を向上させます。また、乾燥保持機能により、停止時の再吸湿を防ぎ、運転再開の立ち上がりがスピーディーです。

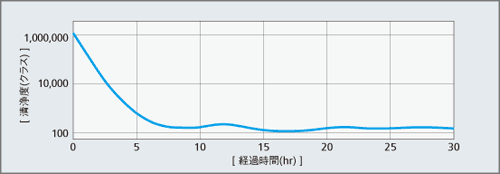

■高清浄度でコンタミレス
新開発の3μmの微細フィルターエレメント、独自設計のクリーンバルブ、そしてSUS304の#400相当研磨仕上げの接粒部により、ドラム内はクリーンルーム基準のクラス150を実現。 導光板やレンズなどの精密光学成形用樹脂を、コンタミレスに乾燥させ、異物混入による不良を減らし、生産効率の向上に貢献します。
■窒素ガス循環に対応
窒素ガス接続口(φ9mm)を標準装備しており、窒素ガス循環にも対応することができます｡(窒素ガス循環と、ヒートレスドライヤーによる乾燥エアー循環とは排他的選択となります｡)
■使いやすい設計
取外しの容易なパネルや、ドラム部に設けた大きな開口部など、メンテナンス性が向上しています。
GX-10-002
GX-20-002
■材料輸送インバーター制御
材料輸送用ブロワーをインバーター制御することで、材料割れや粉の発生の少ない輸送速度に調整することができます。仕様については、別途ご相談下さい。
■成形機2台供給(2S)
マルチ供給分岐管とエアー分岐弁を使用して、2台の成形機へ乾燥材料の分岐供給を行います。
■ラインフィルター
粉塵を徹底して除去するため、成形機ホッパーにラインフィルターを取り付けることができます。適合型式は以下のとおりです。なお配管ホースは長さをご指定の上、別途お求めください。
ラインフィルター GF/GX
| NX-10 | NX-25~NX-100 | |
| ラインフィルター適合型式 | GX-10-002 | GX-20-002 |
■成形機ホッパーの取付板・アタッチメント
下の表の標準規格以外の成形機に取り付ける場合は、別途成形機取付板またはアタッチメントが必要ですので、その規格をご指定ください。
| NX-10 | NX-25~NX-100 | ||
| 取付ピッチ | mm | 58 x 58 | 80 x 80 |
| 取付ボルト | M6 x 4 | M8 x 4 | |
| 落下口径 | mm | 38 | 50 |
■配管ホース
材料輸送専用のSUS裸フレキホースの長さをご指定ください。末端はヘルールとなっており、長さは1m～5mの0.5mきざみですが、接続することで5m以上でもお使いいただけます。 なお、吸引用CTホースは、材料ホースと同じ長さで自動的に選択させていただきます。
■電源ケーブル
電源ケーブルの標準の長さは4mですが、これ以外の長さをご指定いただけます。
■指定色
弊社標準色(掲載の写真参照)以外の塗装色をご希望の際には、色見本または日塗工色番でご指定ください。
