NSシリーズをグレードアップ 透明樹脂の徹底乾燥に最適
除湿式ドライヤー｢デザットNS｣を継承 透明樹脂用にグレードアップ
－50℃の超低露点除湿・メンテナンスフリーのヒートレスドライヤーユニット
外気を直接流入させない密閉機構で高効率の乾燥を実現するラウンド方式
自動バタフライシャッターと接粒部#400相当研磨仕上げでコンタミレス
専用のペレットタンクKVシリーズをラインナップ

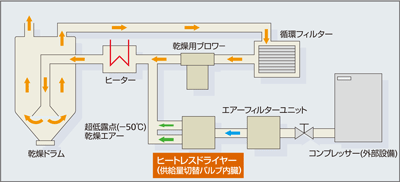

■ラウンド方式
完全密閉型ブロワー・フィルター・ヒーター・乾燥ドラムで構成された閉回路に一定量のエアーを循環させ、ヒートレスドライヤーで発生させた－50℃の超低露点の除湿エアーを供給する方式です。 再冷却・再加熱などの複雑な工程がないため省エネで、冷却水も必要としません。乾燥に使用したエアーは、ヒートレスドライヤーへ再循環されず、 また、ドライヤーの高性能除湿ユニットは、特殊設計により性能を低下させることなく長期の使用に耐えるため、メンテナンスフリーを実現しています。
■クローズ輸送システム
密閉状態で吸引圧送によって輸送を行うクローズ輸送システム。二次エアーの取込みがなく、外気からの吸湿をシャットアウトした方式で、より徹底した乾燥が行えます。
■コンタミレスを実現
高性能自動バタフライシャッターを乾燥ドラムの上下に装備。さらに、接粒部はすべてSUS304の#400相当の研磨仕上げとなっており、コンタミの発生を防止し、 透明樹脂の成形品質を向上させることができます。
■使いやすい設計
取外しの容易なパネルや、ドラム部に設けた大きな開口部など、メンテナンス性が向上しています。
GX-10-002
GX-20-002
■成形機2台供給(2S)
マルチ供給分岐管とエアー分岐弁を使用して、2台の成形機へ乾燥材料の分岐供給を行います。
■ラインフィルター
粉塵を徹底して除去するため、成形機ホッパーにラインフィルターを取付けることができます。適合型式は以下のとおりです。なお配管ホースは長さをご指定の上、別途お求めください。
ラインフィルター GF/GX
| NS-15V | NS-25V~NS-200V | |
| ラインフィルター適合型式 | GX-10-002 | GX-20-002 |
■成形機ホッパーの取付板・アタッチメント
下の表の標準規格以外の成形機に取付ける場合は、別途成形機取付板またはアタッチメントが必要ですので、その規格をご指定ください。
| NS-15V | NS-25V~NS-200V | ||
| 取付ピッチ | mm | 58 x 58 | 80 x 80 |
| 取付ボルト | M6 x 4 | M8 x 4 | |
| 落下口径 | mm | 38 | 50 |
■配管ホース
材料輸送専用のSUS裸フレキホースの長さをご指定ください。末端はヘルールとなっており、長さは1m～5mの0.5mきざみですが、接続することで5m以上でもお使いいただけます。 なお、吸引用CTホースは、材料ホースと同じ長さで自動的に選択させていただきます。
■電源ケーブル
電源ケーブルの標準の長さは4mですが、これ以外の長さをご指定いただけます。
■指定色
弊社標準色(掲載の写真参照)以外の塗装色をご希望の際には、色見本または日塗工色番でご指定ください。
